Общество с ограниченной ответственностью "ЭЛЕКТРОДЕТАЛЬ"



Продукция

1. Контактные тумблеры типа ТВ1-1 ТВ1-2  ТВ1-4 с ручным рычажным приводом для объемного монтажа. Применяются в радиоэлектронной, приборной и специальной технике. Предназначены для ручной коммутации низковольтных электрических цепей малой мощности, не требующих частого переключения.







Масса тумблера 35 гр.   Количество полюсов 1,2,4.  Рабочая температура от - 60 до + 85 С.  Коммутируемый ток от 0,001 до 5 А.  Напряжение коммутируемой цепи от 1,6 до 220 В.  Максимальная коммутируемая мощность 250 Вт.  Габаритные размеры 40*17*63

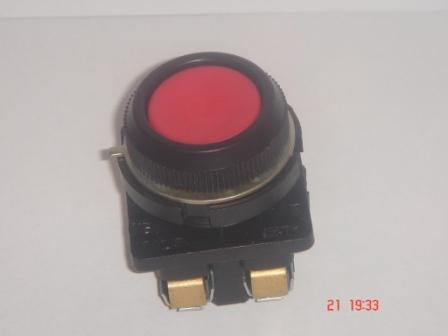

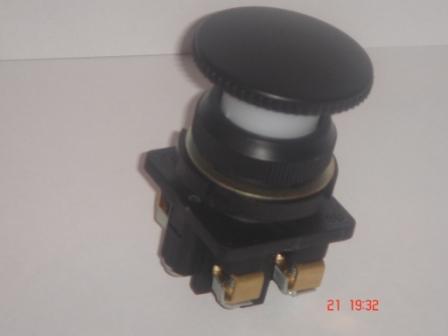

2. Кнопочные выключатели серии КЕ.

 Предназначены для коммутации электрических цепей управления напряжением до 440 В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц. Выключатели применяются в подвижных и неподвижных стационарных установках, в том числе в химостойких изделиях и кузнечно-прессовом оборудовании.

Условия эксплуатации: высота над уровнем моря не более 4300 м; относительная влажность до 100% при температуре 25 С; рабочее положение в пространстве любое; окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.; вибрационные нагрузки с частотой 1-60 Гц при ускорении 2g.

Технические данные:  номинальный тепловой ток 10 А; номинальные рабочие токи от 0,1 до 6 А; максимальное количество контактов - 4, минимальное - 1; минимальное рабочее напряжение переменного тока 36 В, постоянного тока 24 В;  минимальный рабочий ток 0,05 А; cквозной ток в течении 1 секунды  200А. Частота включений в час - 1200.



Исполнения:

КЕ 011 исп.1 (Цвет черный и красный, все контакты разомкнуты).

КЕ 011 исп.2 (Цвет черный и красный. Один контакт замкнут - один разомкнут).

КЕ 011 исп.3 (Цвет черный и красный. Все контакты замкнуты).

КЕ 011 исп.4 (Цвет черный и красный. Один контакт разомкнут).

КЕ 011 исп 5 (Цвет черный и красный. Один контакт замкнут).

3. Посты управления кнопочные  ПКЕ 612, ПКЕ 622, ПКЕ 712, ПКЕ 722.



Посты управления кнопочные серии ПКЕ предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частоты  59 Гц  и постоянного тока напряжением до 440 В.

Условия эксплуатации: высота над уровнем моря - не более 4300 м; окружающая среда не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу постов; прямое воздействие солнечной радиации недопустимо.

Технические данные: номинальное напряжение по изоляции переменное 660 В., постоянное 440 В; номинальный ток 10 А; минимальный рабочий ток 0,1 А;  минимальное рабочее напряжение 12 В.

Контактные зажимы постов допускают подсоединение к каждому зажиму одного медного или алюминиевого провода сечением не более 2,5 мм2  или двух медных проводов сечением не более 1,5 мм2.
